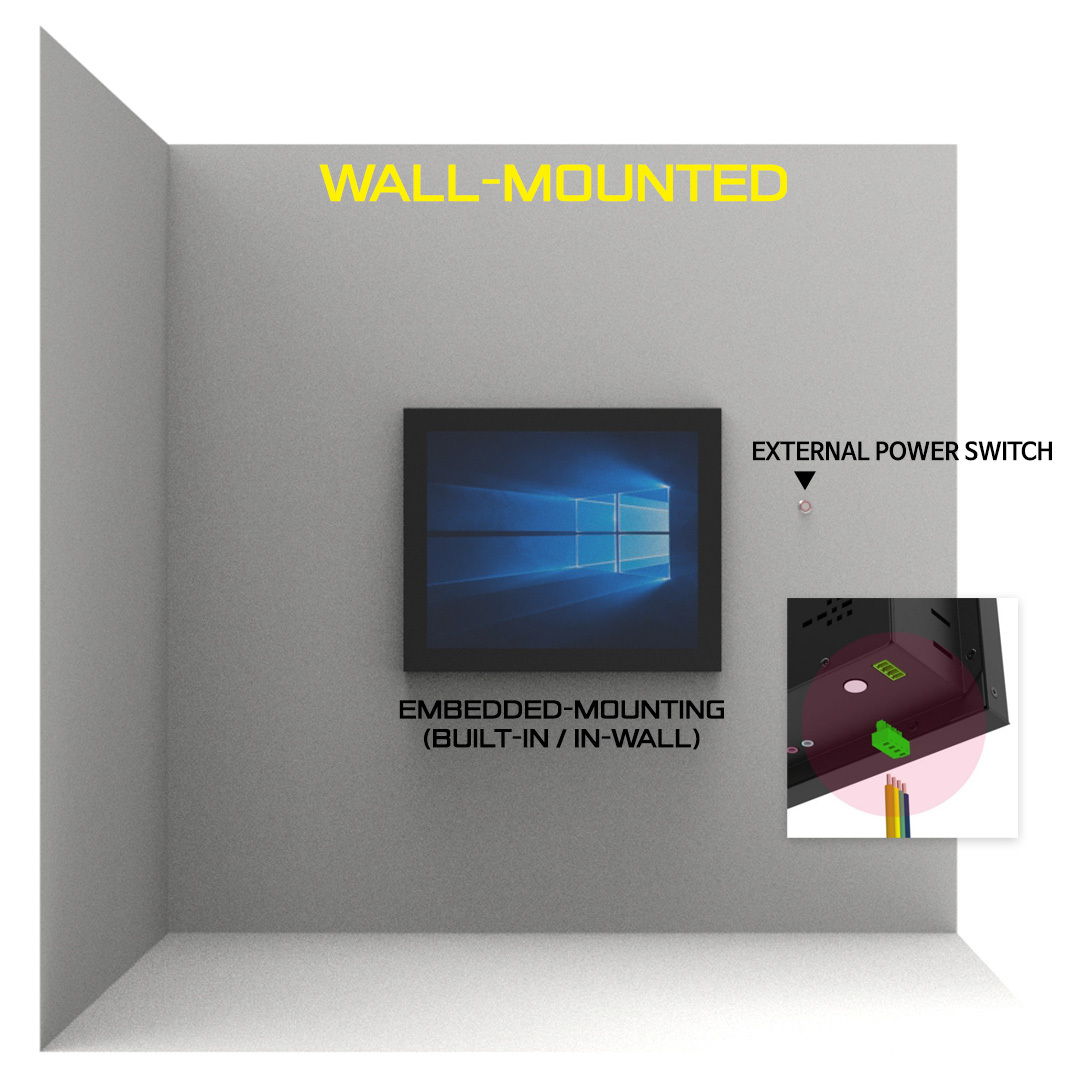

확장 파워버튼 연결방법 안내 (핀배열)
* 도면의 핀배열 및 연결구 모양을 참조
* 본체의 터미널 접속구에 제공의 터미널블록을 이용하여 (+,- 배선처리) 외부 확장(연장)연결 시 결선하여 사용하시면 됩니다.

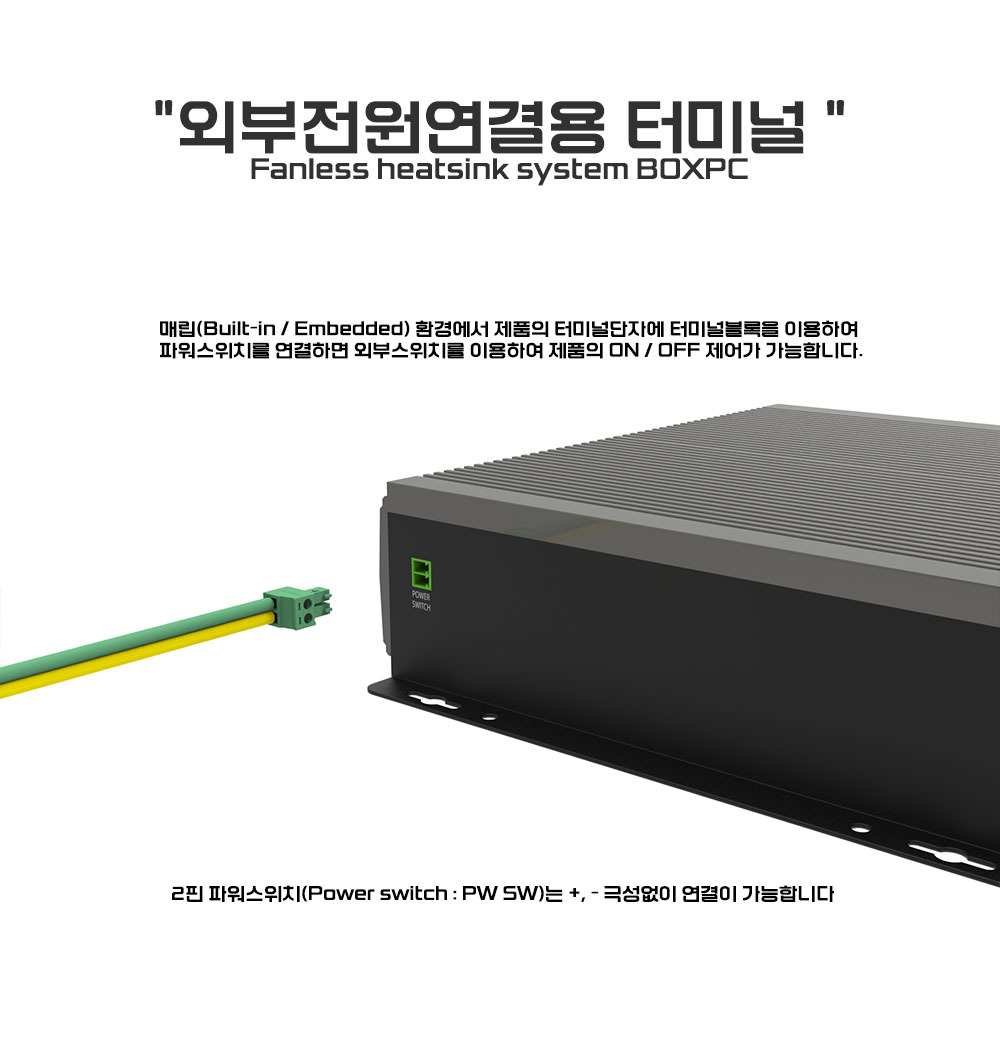

* 2핀(2PIN) 타입은 파워버튼 전용 사항입니다 (제품에 따라 다름)

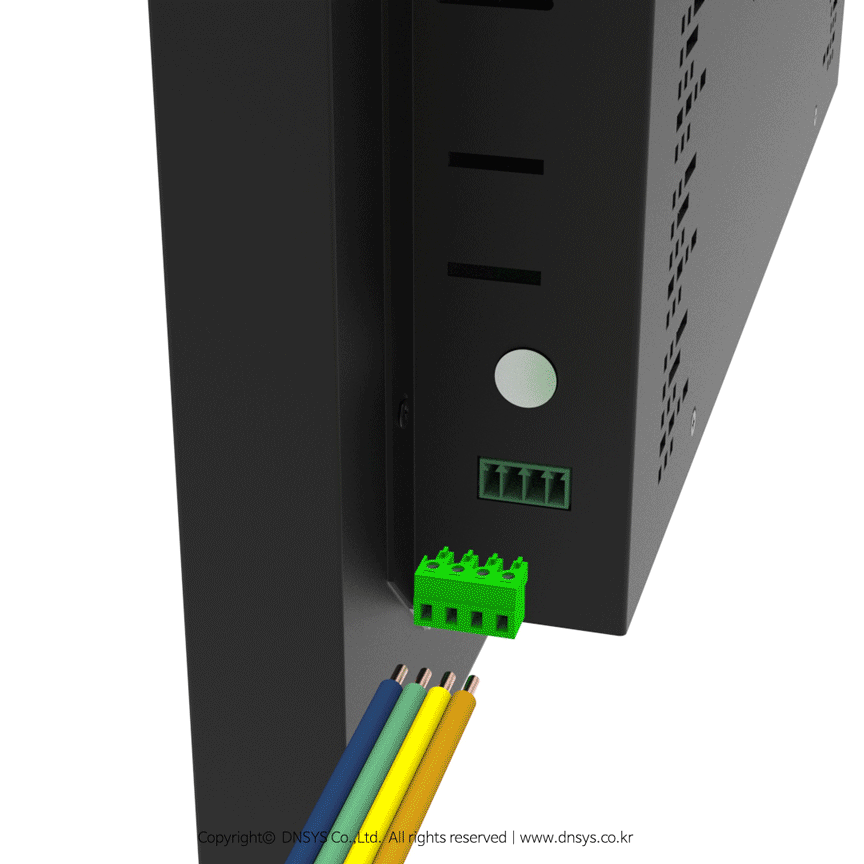

* 4핀(4PIN) 타입은 파워버튼 / LED표시등 전용 사항입니다 (제품에 따라 다름)
* 외부 연결용 파워버튼 및 연결용 배선은 별매품
